To temperaturno tipalo iz nerjavnega jekla meri temperaturo vzorca od −5 do 105 °C pri laboratorijskem delu s pH, ioni in prevodnostjo, tako da instrument samodejno kompenzira odčitek. Na voljo je v petih različicah (PRO6166 – PRO6170), ki se razlikujejo po vrsti senzorja in konektorju — spodnja tabela kaže, katera različica ustreza kateremu instrumentu.
Katero temperaturno tipalo ustreza vašemu instrumentu?
Vhodu za temperaturo na instrumentu morata ustrezati dve stvari: vrsta senzorja in konektor. V povpraševanju navedite šifro različice.
| Različica | Šifra | Senzor | Konektor | Standardno tipalo za |
|---|---|---|---|---|
| 4-polni · 2,25 kΩ | PRO6166 | 2,25 kΩ | 4-polni letalski | VIKING-PH500T |
| MiniDIN · 2,25 kΩ | PRO6170 | 2,25 kΩ | 6-polni MiniDIN | VIKING-PH600, VIKING-EC600, VIKING-M600 |
| BNC · PT-100 | PRO6167 | PT-100 | BNC (Q6) | — |
| BNC · 2,25 kΩ | PRO6169 | 2,25 kΩ | BNC (Q6) | titratorja TITRO4, TITRO5 |
| BNC · PT-1000 | PRO6168 | PT-1000 | BNC (Q6) | — |
Tipalo s pravim vtičem, a drugo vrsto senzorja, kaže napačno temperaturo. Če niste prepričani, nam pošljite model instrumenta in povedali vam bomo, katera različica je prava.

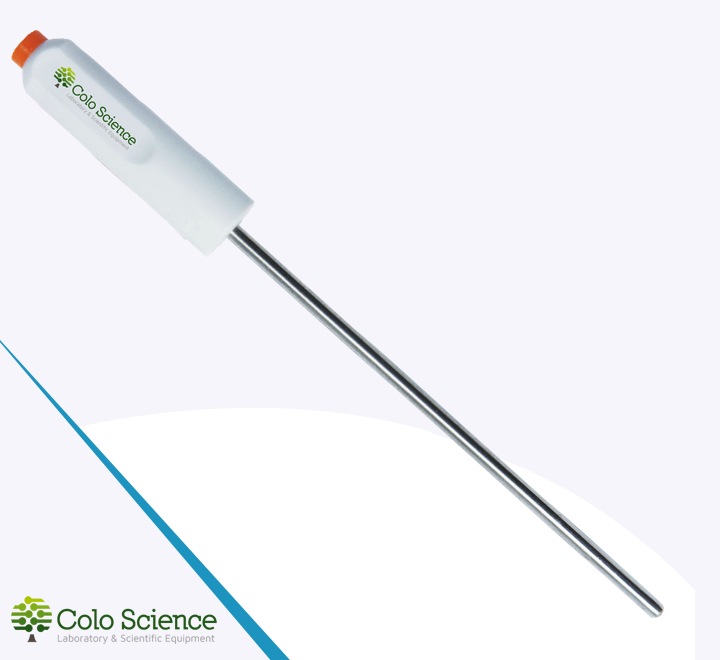

Kako je zgrajeno temperaturno tipalo
Senzor, ki ga ima temperaturno tipalo, je v konici telesa iz nerjavnega jekla 316, premera 4 mm in dolžine 120 mm. Tanko telo gre v čašo ob elektrodo in se med vzorci zlahka spere. Telo in območje sta enaka pri vseh petih različicah.
Tehnični parametri
| Šifre za naročilo | PRO6166, PRO6167, PRO6168, PRO6169, PRO6170 |
| Vrsta | Temperaturno tipalo |
| Merilno območje | −5 – 105 °C |
| Temperaturni senzor | 2,25 kΩ, PT-100 ali PT-1000 |
| Material senzorja | Nerjavno jeklo 316 |
| Dimenzije | Φ4 × 120 mm |
| Konektor | 4-polni letalski, 6-polni MiniDIN ali BNC (Q6) |
Celoten podatkovni list: Tehnična specifikacija (PDF), dve strani.
Kdaj je potrebno ločeno temperaturno tipalo?
pH in prevodnost sta odvisna od temperature. Elektroda z vgrajenim senzorjem, kot je 3 v 1 pH kompozitna elektroda, temperaturo pošilja sama. Elektroda brez senzorja potrebuje ločeno tipalo v istem vzorcu — sicer se temperatura vnese ročno.
- Pri delu: temperaturno tipalo se postavi v vzorec ob elektrodo; pred odčitkom počakajte, da se temperatura ustali.
- Nega: telo, ki ga ima temperaturno tipalo, po vsakem vzorcu sperite z destilirano vodo in ga pred shranjevanjem obrišite.
- Držalo: držalo elektrode drži tipalo in elektrodo na stalni višini v čaši.
Pogosta vprašanja
Ali lahko na svojem instrumentu uporabim katero koli temperaturno tipalo?
Ne. Instrument mora imeti ustrezen vhod za temperaturo in biti predviden za vrsto senzorja tipala — 2,25 kΩ, PT-100 ali PT-1000.
Katera različica spada k mojemu instrumentu?
PRO6166 je standardno tipalo za VIKING-PH500T, PRO6170 za VIKING-PH600, VIKING-EC600 in VIKING-M600, PRO6169 pa za titratorja TITRO4 in TITRO5.
Kje si lahko ogledam druge elektrode in tipala?
Katalog elektrod vsebuje pH, ionsko selektivne, konduktometrične in referenčne elektrode z njihovimi konektorji; instrumenti so v katalogu elektrokemije.
