ROČNA 2D VIDEO METROLOGIJA — PRO6436
Ročno optično koordinatno merjenje s CCD-pozicioniranjem in programskim poročanjem

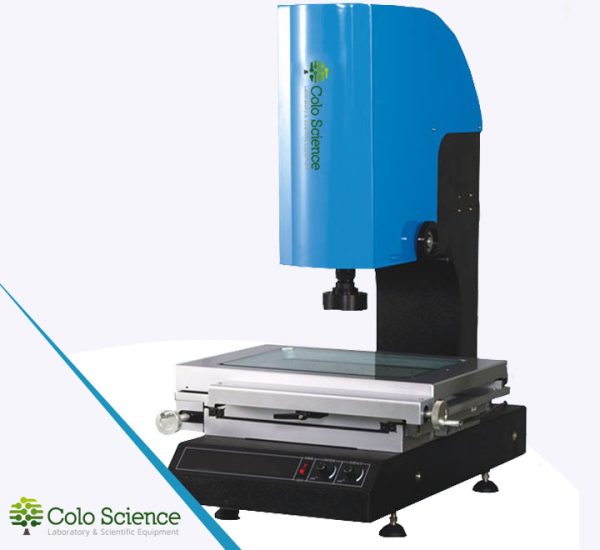

MVM3020 ročni video merilni sistem je industrijska metrološka platforma za merjenje dolžin, premerov, polmerov, kotov, razdalj, robov in drugih dvodimenzionalnih geometrijskih značilnosti. Upravljavec postavi komponento na stekleno mizo, izbere značilnost na video sliki in ročno premika XY-mizo za zajem koordinat.
Zoom objektiv 0.7–4.5×, delovna razdalja 92 mm, video povečava 30–190× ter nastavljiva LED-površinska in prehodna osvetlitev omogočajo pregled strojno obdelanih delov, elementov PCB, orodij, kalupov in proizvodnih komponent. Rezultate meritev je mogoče obdelati v namenski programski opremi ter prenesti v AutoCAD, Excel ali Word.
Ključne značilnosti
- Model: MVM-3020 · SKU PRO6436.
- XY-merilni hod: 300 × 200 mm.
- Z-hod: 150 mm.
- Ločljivost merilne letve: 0.5 / 0.1 μm.
- Zoom objektiv: 0.7–4.5× z delovno razdaljo 92 mm.
- Video povečava: 30–190×.
- Kamera: barvna CCD 1/3 palca z generatorjem križnih črt.
- Nastavljiva LED-površinska in prehodna osvetlitev.
- Vmesnik RS-232 z namensko merilno programsko opremo.
Primerno za
- Strojno obdelavo, izdelavo orodij in dimenzijsko kontrolo.
- Merjenje razmikov med izvrtinami, premerov, polmerov in kotov.
- Kontrolo PCB-plošč in elektronskih komponent.
- Kontrolo kakovosti v avtomobilski in letalski industriji.
- Kontrolo kalupov, orodij, profilov in robov.
- Ponovljivo 2D-koordinatno merjenje in poročanje.
- CAD-združljiv izhod in statistično obdelavo rezultatov.
- Industrijske laboratorije in oddelke kontrole kakovosti.
MVM3020 — ROČNI VIDEO MERILNI SISTEM
Ročni video merilni sistem za industrijsko 2D-kontrolo
Ročni video merilni sistem izberemo, kadar upravljavec potrebuje nadzorovano XY-pozicioniranje, povečano video sliko in programsko podprto dimenzijsko merjenje brez zahtevnosti popolnoma avtomatskega CNC-optičnega sistema. MVM3020 zagotavlja stabilno platformo za rutinsko 2D-kontrolo, hkrati pa ohranja neposreden ročni nadzor merilne mize.
MVM3020 video merilni mikroskop je posebej uporaben, kadar je treba preverjati dolžine, premere, polmere, kote, posnetja, razmake in geometrijo profilov. Veliko merilno območje 300 × 200 mm omogoča delo s širokim izborom delov, steklena miza 350 × 280 mm pa zagotavlja praktično pozicioniranje komponent in uporabo prehodne osvetlitve.
Za dokumentirano kontrolo kakovosti je mogoče merilne koordinate obdelati v dobavljenem programskem okolju in izvoziti v CAD ali pisarniške tokove poročanja. Končno konfiguracijo računalnika, različico programske opreme, podatkovno kartico, paket osvetlitve, dodatno opremo in obseg dokumentacije je treba potrditi v uradni ponudbi.
Merilna platforma MVM3020 in potek ročne kontrole
MVM3020 združuje natančno ročno XY-mizo, optično glavo z zoomom, CCD-video pozicioniranje ter nastavljivo reflektirano in prehodno LED-osvetlitev.
Potek merjenja v štirih korakih
- Pozicioniranje: komponento postavite na stekleno merilno mizo.
- Izbira točke: značilnost določite s CCD-sliko s križnimi črtami.
- Merjenje: premikajte XY-mizo in zajemite koordinatne položaje.
- Obdelava: izračunajte, preslikajte in izvozite izmerjeno geometrijo.
Parametri izbire modela MVM3020
MVM-3020 · PRO6436
XY-hod:
300 × 200 mm
Z-hod:
150 mm
Zoom / delovna razdalja:
0.7–4.5× / 92 mm
Video povečava:
30–190×
Ločljivost letve:
0.5 / 0.1 μm
Kamera:
1/3-inch colour CCD
Pregled platform serije MVM
MVM-2010
XY-hod: 200 × 100 mm
Steklena miza: 260 × 160 mm
Masa: 180 kg
MVM-3020 · Izpostavljeni model
XY-hod: 300 × 200 mm
Steklena miza: 350 × 280 mm
Masa: 260 kg
MVM-4030
XY-hod: 400 × 300 mm
Steklena miza: 450 × 350 mm
Masa: 315 kg
MVM-5040
XY-hod: 500 × 400 mm
Steklena miza: 550 × 450 mm
Masa: 500 kg
Ta stran opisuje MVM3020 / MVM-3020. Druge platforme MVM so prikazane le za primerjavo znotraj serije in zahtevajo ločeno ponudbo.
TEHNIČNE SPECIFIKACIJE — MVM3020
| Izdelek | MVM3020 ročni video merilni sistem |
| Model / SKU | MVM-3020 / PRO6436 |
| Načelo merjenja | Ročno optično 2D-koordinatno merjenje |
| Velikost kovinske mize | 500 × 330 mm |
| Velikost steklene mize | 350 × 280 mm |
| XY-hod | 300 × 200 mm |
| Z-hod | 150 mm |
| Zoom objektiv | 0.7–4.5× |
| Delovna razdalja | 92 mm |
| Video povečava | 30–190× |
| Vidno polje objekta | 7–1.1 mm |
| Kamera | TEO™ barvna CCD-kamera 1/3 palca z generatorjem križnih črt |
| Ločljivost merilne letve | 0.5 / 0.1 μm |
| Točnost E1 | Ex,y ≤ (3.0 + L/200) μm |
| Točnost E2 | Exy ≤ (4.0 + L/200) μm |
| Osvetlitev | Nastavljiva LED-površinska in LED-prehodna osvetlitev |
| Vmesnik | RS-232 z namensko merilno programsko opremo |
| Izhod in prenos podatkov | AutoCAD-združljiv izhod; prenos v Excel in Word |
| Napajanje | 110/220 V AC, 50/60 Hz, 30 W |
| Mere | 670 × 660 × 950 mm |
| Masa | 260 kg |
L je izmerjena dolžina v milimetrih v navedeni enačbi točnosti. Merilna zmogljivost je odvisna od pravilne namestitve, stabilnosti okolja, pozicioniranja komponente, osvetlitve, ostrenja, postopka upravljavca in konfiguracije sistema.
Merilna programska oprema in tok podatkov
Zajem koordinat
Optične merilne letve in XY-koordinatni sistem omogočajo digitalni zajem ročno izbranih merilnih točk.
Obdelava geometrije
Namenska programska oprema podpira obdelavo koordinat, geometrijske izračune, krožno preslikavo in vrednotenje dimenzijskih rezultatov.
CAD in poročanje
Izmerjeno geometrijo je mogoče pretvoriti v AutoCAD-združljiv izhod ter prenesti v Excel ali Word za statistično analizo in poročanje.
Potrditev konfiguracije
Pred naročilom je treba potrditi računalnik, različico programske opreme, podatkovno kartico, združljivost z operacijskim sistemom in dobavljene funkcije poročanja.
TIPIČNE UPORABE KONTROLE
Dimenzijska kontrola v proizvodnji in oddelkih kakovosti
Strojna obdelava in izdelava orodij
Kontrola dolžin, premerov, polmerov, kotov, posnetij, širin utorov, profilov in razmikov med izvrtinami.
Elektronika
Kontrola značilnosti PCB-plošč, preverjanje geometrije komponent in dimenzijski pregledi med proizvodnjo.
Avtomobilska in letalska industrija
Natančni dimenzijski pregledi, geometrijsko preverjanje in kontrola toleranc izdelanih komponent.
Kalupi in orodja
Merjenje profilov, robov, votlin in geometrijskih značilnosti pri kontroli orodij in kalupov.
COLO.SCIENCE — ZNANJE O MIKROSKOPIJI
Raziščite mikroskope in uporabe optične kontrole
Obiščite COLO.Science za dodatne informacije o laboratorijskih mikroskopih, optičnih instrumentih, slikovni kontroli in optičnih merilnih aplikacijah.
How to configure the MVM3020 ročni video merilni sistem
Najprej določite največje mere komponente in značilnosti, ki jih je treba izmeriti. XY-hod 300 × 200 mm mora pokrivati zahtevano merilno območje, delovna razdalja 92 mm pa mora zagotavljati dovolj prostora za rokovanje s komponento in ostrenje.
Nato določite pričakovani razpon toleranc, način poročanja in programski potek dela. Potrdite, ali je potreben AutoCAD-združljiv izhod, ali se bodo rezultati prenašali v Excel ali Word in ali mora dobavljena računalniška ter programska konfiguracija ustrezati internim IT-zahtevam.
Za načrtovanje namestitve navedite razpoložljiv prostor, zahteve za mizo ali tla, napajanje in okoljske pogoje. Ker MVM3020 tehta približno 260 kg, je treba pred dobavo načrtovati transportni dostop, pozicioniranje in končno namestitev.
Opomba o konfiguraciji
Sistemi MVM3020 so lahko dobavljeni z različnimi konfiguracijami računalnika, programske opreme, podatkovne kartice, osvetlitve, dodatne opreme in dokumentacije. Uradna ponudba določa končni dobavljeni sistem, vključene komponente, različico programske opreme, funkcije poročanja, obseg namestitve in razpoložljive certifikate. Specifikacije se lahko spremenijo brez predhodnega obvestila.
