PRO6159 — electrod de conductivitate cu celulă de curgere: o celulă de conductivitate din aliaj de titan, cu constanta k = 0,01, senzor de temperatură încorporat și celulă de curgere detașabilă, pentru apă ultrapură măsurată în flux. Are corp din aliaj de titan și un conector aviație cu 5 pini pentru instrumentul de conductivitate.
Cum este construit acest electrod de conductivitate cu celulă de curgere
Constanta celulei descrie cei doi electrozi ai senzorului și hotărăște în ce domeniu de conductivitate măsoară celula cu exactitate: o constantă mică pentru apă pură, una mare pentru soluții concentrate. Acest electrod de conductivitate cu celulă de curgere acoperă domeniul 0 – 20 µS/cm.
Parametri tehnici
| Model / cod de comandă | PRO6159 |
| Tip de electrod | Electrod de conductivitate (celulă de conductivitate) |

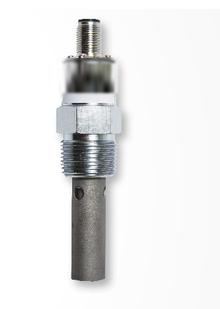

| Constanta celulei | k = 0,01 cm⁻¹ |
| Domeniu de măsurare | 0 – 20 µS/cm |
| Măsurarea temperaturii | 0 – 60 °C (ATC) |
| Temperatură de lucru | 0 – 60 °C |
| Materialul corpului | Aliaj de titan |
| Dimensiuni | Φ18 × 50 mm |
| Conector | Aviație, 5 pini |
Fișa completă: Specificație tehnică (PDF), două pagini.
Este acesta electrodul potrivit pentru proba dumneavoastră?
Acest electrod de conductivitate cu celulă de curgere este recomandat pentru apă ultrapură măsurată în flux.
Alte probe cer o altă constantă de celulă. Electrozii de conductivitate din catalogul de electrozi se aleg după conductivitatea probei; cazurile cele mai frecvente sunt:
- Apă pură și apă deionizată: o celulă cu k = 0,1.
- Apă de la robinet, apă potabilă, apă de ploaie și ape de suprafață: celula k = 1 pentru domeniul 2 – 3000 µS/cm.
- Ape uzate, apă de mare, suc: celula k = 1 pentru domeniul 2 – 20 000 µS/cm.
- Conductivitate foarte mare: o celulă cu k = 10.
Același electrod pentru instrumentul de conductivitate de banc și pentru cel portabil
Acest electrod de conductivitate cu celulă de curgere nu este legat de un singur aparat. Aceeași celulă funcționează pe un instrument de banc în laborator și pe unul portabil pe teren — hotărâtoare este intrarea instrumentului. Este nevoie de o intrare aviație cu 5 pini; vedeți instrumentele de conductivitate din catalog.

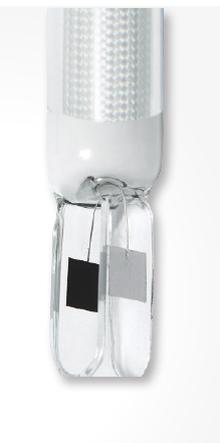

Conductivitatea crește cu temperatura — la majoritatea probelor de apă cu aproximativ două procente pe grad — de aceea rezultatele se raportează la o temperatură de referință, de obicei 25 °C. Deoarece acest electrod de conductivitate cu celulă de curgere are senzor de temperatură încorporat, instrumentul măsoară conductivitatea și temperatura în același punct și compensează automat.
De la probă la rezultat
Prelevarea și păstrarea probei
Conductivitatea se schimbă când proba absoarbe dioxid de carbon din aer sau pierde gaze dizolvate, iar efectul este cel mai puternic la apa pură și la apa cu conductivitate scăzută. Prelevați proba într-un flacon curat, umpleți-l până sus, închideți-l și măsurați cât mai curând. Nu se adaugă niciun conservant, iar proba și standardul trebuie aduse la aceeași temperatură înainte de măsurare.
Pregătirea înainte de calibrare și măsurare: electrod de conductivitate cu celulă de curgere
- Clătiți celula cu apă distilată și apoi cu puțin din soluția care urmează să fie măsurată.
- Introduceți celula astfel încât electrozii să fie complet acoperiți și să nu rămână bule de aer între ei; mișcați ușor celula pentru a elibera bulele.
- Așteptați până când citirea temperaturii este stabilă — senzorul se află în același corp.
- Pentru măsurarea în flux, montați celula de curgere și lăsați apa să treacă prin ea până când citirea este stabilă.
Calibrare pas cu pas: electrod de conductivitate cu celulă de curgere
- Alegeți un standard de conductivitate apropiat de conductivitatea probelor dumneavoastră și potrivit pentru domeniul acestei celule.
- Porniți calibrarea pe instrument și introduceți celula clătită în standard.
- Așteptați o citire stabilă și confirmați punctul; instrumentul memorează constanta de celulă pe care a determinat-o.
- Pentru probe dintr-un domeniu larg, repetați cu un al doilea standard, dacă instrumentul permite calibrarea în două puncte.
- Clătiți celula cu apă distilată înainte de prima probă. Nu turnați standardul folosit înapoi în flacon.
Măsurare
Introduceți celula în probă, mișcați-o ușor pentru a elibera bulele de aer, așteptați o valoare stabilă și citiți conductivitatea împreună cu temperatura. Clătiți celula cu apă distilată între probe; când două probe diferă mult, clătiți mai întâi cu puțin din proba următoare.
Conductivitatea în analiza apei
Într-un laborator de ape, acest electrod de conductivitate cu celulă de curgere oferă cea mai rapidă imagine de ansamblu a unei probe: conductivitatea arată câte săruri dizolvate conține apa.
Apă potabilă și ape de suprafață: o schimbare a conductivității este un semn timpuriu că s-a schimbat compoziția apei — o altă sursă, pătrunderea apei sărate sau poluare.
Ape uzate: conductivitatea se urmărește la intrarea și la ieșirea stației de epurare și avertizează asupra deversărilor industriale sărate.
TDS și salinitate: instrumentele calculează totalul solidelor dizolvate și salinitatea din conductivitate, deci aceeași celulă servește pentru toate cele trei citiri.
Instrumentele de conductivitate, împreună cu cele pentru pH și oxigen dizolvat și cu analizoarele CBO și CCO, se află în catalogul de electrochimie.
Îngrijire, păstrare și accesorii
Păstrarea electrodului
După utilizare, curățați electrozii și celula de curgere, apoi păstrați acest electrod de conductivitate cu celulă de curgere și accesoriile sale într-un loc uscat până la următoarea utilizare. Proba nu trebuie lăsată să se usuce pe electrozi.
Când citirea este instabilă
Cauzele obișnuite sunt bulele de aer dintre electrozi, depunerile de pe electrozi, un standard vechi sau contaminat ori o temperatură care nu s-a stabilizat. Eliberați bulele, clătiți celula, luați standard proaspăt și calibrați din nou.
Accesorii

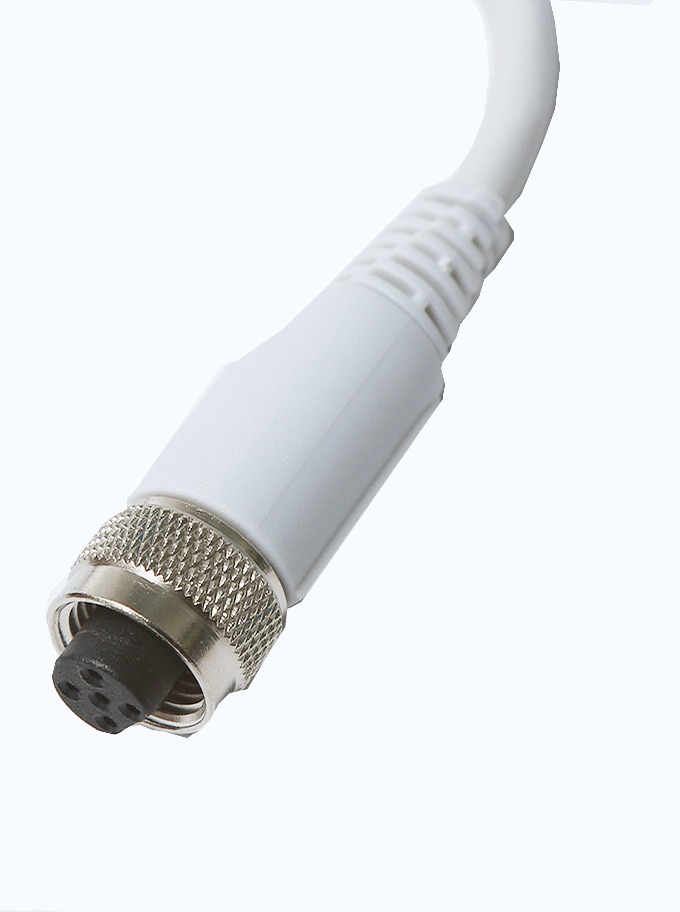

- Cablu aviație 5 pini – aviație 5 pini: leagă celula de instrument.
Video: utilizarea electrodului de conductivitate
Filmul arată pregătirea, conectarea și utilizarea electrodului. Textele din film sunt în engleză.
Video: cum se montează și se folosește stativul pentru electrod
Standardele, cablurile și stativele se află în secțiunea de accesorii din catalogul de electrochimie.
Întrebări frecvente
Este acest electrod de conductivitate cu celulă de curgere potrivit pentru instrumentul meu?
Acest electrod de conductivitate cu celulă de curgere se potrivește la instrumentele de conductivitate cu intrare aviație cu 5 pini. Instrumentele cu altă intrare au nevoie de o altă celulă, așa că vă rugăm să ne comunicați modelul instrumentului înainte de comandă.
Cât de des se calibrează un electrod de conductivitate cu celulă de curgere?
Calibrați când celula este nouă, după curățare și la intervalele stabilite de procedura laboratorului dumneavoastră. În lucrul curent, verificați celula cu un standard la începutul zilei de lucru.
Unde pot citi mai multe despre electrozi?
În catalogul de electrozi găsiți ghidul electrozilor — cu explicarea constantei de celulă și a măsurării temperaturii — apoi tabelul complet de selecție și prezentarea conectorilor. Prezentarea electrochimiei acoperă măsurarea pH-ului, a conductivității, a oxigenului dizolvat și a ionilor.
