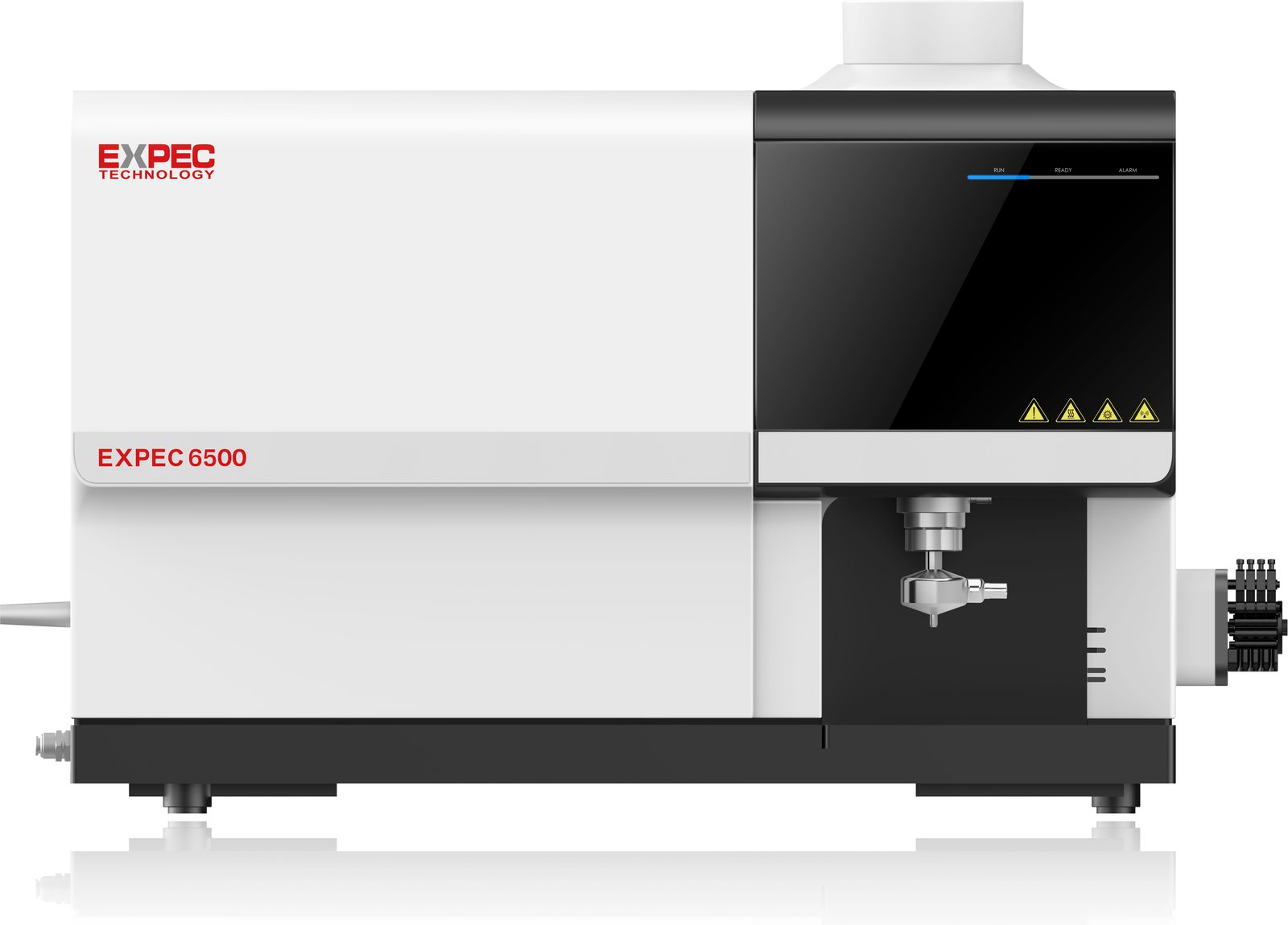

EXPEC 6500D ICP-OES-Spektrometer — Dual View, vertikale Fackel, 165–900 nm, volles Spektrum in einer Aufnahme
Das EXPEC 6500D ist ein simultanes ICP-OES-Spektrometer mit Vollspektrum für Labore, die Spuren-, Neben- und Hauptelemente in einem Lauf bestimmen müssen – von µg/L im Trinkwasser bis zu Prozentgehalten in Legierungen, Erzen und Düngemitteln. Eine vertikale Fackel mit axialer und radialer Beobachtung, eine thermostatisierte Echelle-Optik und ein 1-Zoll-Detektor 1024 × 1024 erfassen das gesamte Spektrum in einer Belichtung: bis zu 72 Elemente in etwa 10 s, mit 8-Stunden-Stabilität RSD ≤ 1 %. COLO.Science ist Vertriebspartner von EXPEC für die Europäische Union und liefert das Gerät mit Installation, Schulung und lokalem Service. Produktcode PRO6868.
Spuren und Hauptelemente in einem Lauf
Die meisten Labore kaufen ein ICP-OES-Spektrometer, um mehrere Einzelelementmethoden zu ersetzen. Die eigentliche Prüfung ist eine Probe mit 20 µg/L Blei neben 2 g/L Natrium: Das 6500D misst beides in derselben Messung. Die axiale Beobachtung liefert die niedrigsten Nachweisgrenzen, die radiale hält die Matrix im Griff, und die intelligente Signaldämpfung erweitert den Bereich um bis zu 100× ohne Nachverdünnung. Das volle Spektrum jeder Probe wird gespeichert, sodass ein neues Element oder eine Interferenzprüfung später aus vorhandenen Daten ausgewertet werden kann.
Wichtigste Merkmale
- Dual View (axial + radial) an vertikaler Fackel – Empfindlichkeit und Matrixtoleranz in einem Gerät.
- 165–900 nm lückenlos, feste Echelle-Optik, thermostatisiert auf 36 ± 0,1 °C.
- ECCD-Detektor 1024 × 1024, 24-µm-Pixel, volles Spektrum in einer Belichtung.
- Selbsterregter Festkörper-HF-Generator 500–1600 W, stabil bei wässrigen, salzhaltigen und organischen Proben.
- 72 Elemente in etwa 10 s, rund 200 Spektrallinien pro Minute, ca. 2 mL Probe je Analyse.
- Präzision ≤ 0,5 % RSD, 8-Stunden-Stabilität ≤ 1 % RSD, linearer Bereich ≥ 105.
- iStandby 500 W mit ≤ 5 L/min Argon – über 50 % Argoneinsparung zwischen Serien.
- Wellenlängenkalibrierung ohne Lösungen: C-, N-, Ar-Linien plus Neon-Referenzlinie in Echtzeit (FSC).
Geeignet für
- Umwelt- und Wasserlabore mit Methoden nach Art der EN ISO 11885.
- Metallurgie: Ferrolegierungen (FeSi, FeSiMg, CaSi), Stähle, NE-Metalle und Schlacken.
- Geologie und Bergbau: Erze, Konzentrate, Kohle und Asche, Seltene Erden.
- Petrochemie: Verschleißmetalle und Additive in Ölen und Kraftstoffen mit dem Organik-System.
- Labore für Lebensmittel, Futtermittel, Düngemittel, Chemie, Batterien und Pharma (Auslegung nach 21 CFR Part 11).
Das EXPEC 6500 im Einsatz
Ein kurzer Film, der zeigt, warum dieses ICP-OES-Spektrometer so gebaut ist: vertikale Fackel und Dual-View-Strahlengang, thermostatisierte Echelle-Optik, Detektor und Probeneinführung im Betrieb.
EXPEC 6500 ICP-OES · Produktvideo, 1:14 · Video in neuem Fenster öffnen

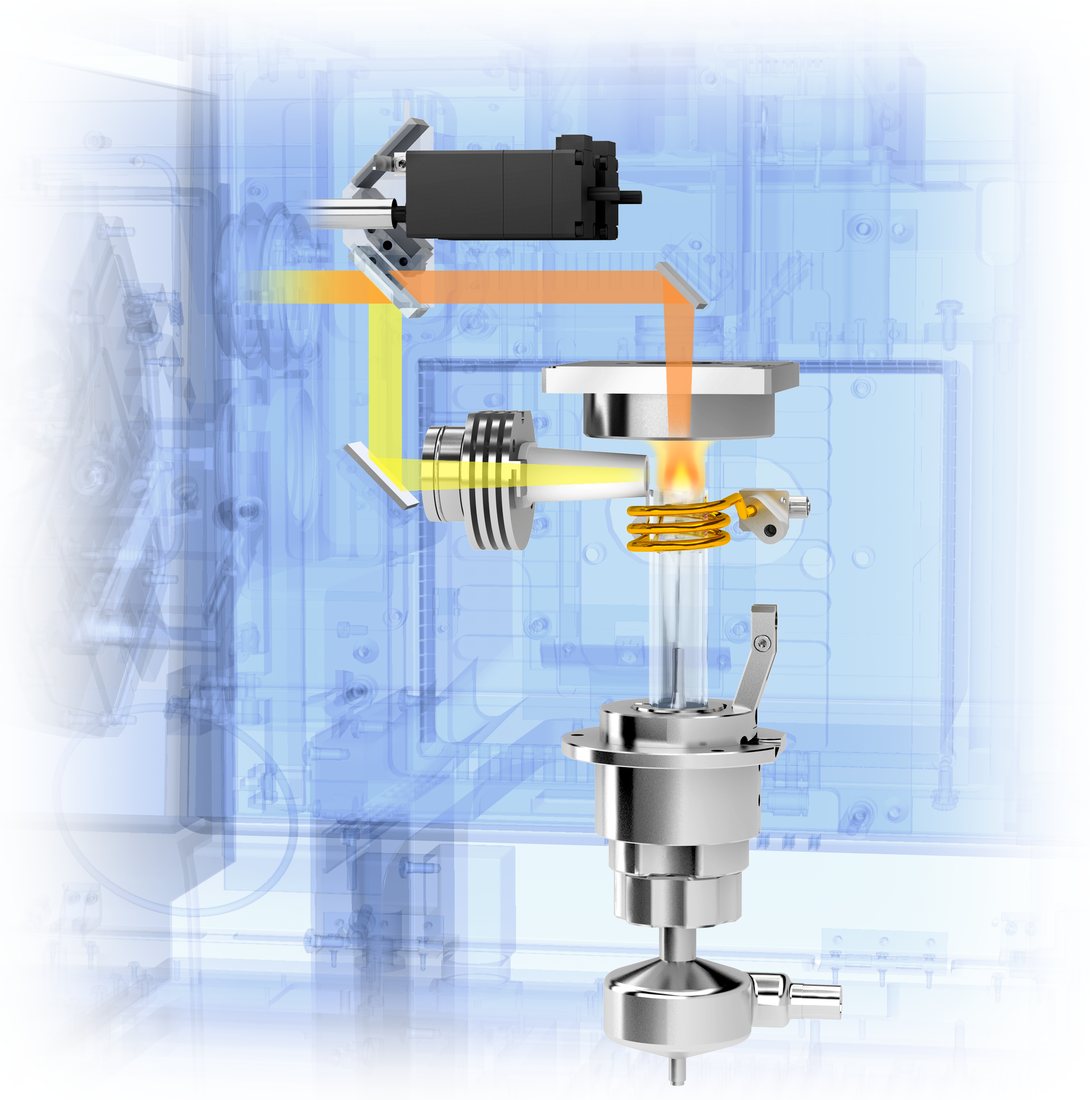

Warum vertikale Fackel mit Dual View
Eine horizontale Fackel sieht das Plasma axial und liefert die niedrigsten Nachweisgrenzen, doch Salz und Kohlenstoff lagern sich an Fackel und Interface ab. Ein reines Radialgerät ist robust, verliert aber eine Größenordnung an Empfindlichkeit. Das 6500D hält die Fackel vertikal – Salze laufen ab, statt sich abzulagern – und sammelt Licht sowohl entlang der Achse als auch seitlich. Der kalte Flammenschweif wird von einem gekühlten Metallkonus entfernt, sodass die axiale Beobachtung weder Schergas noch Kompressor benötigt.
Für das Labor bedeutet das ein ICP-OES-Spektrometer für saubere Wässer und für Aufschlüsse mit mehreren Prozent gelöster Salze – ohne Gerätewechsel und ohne Nachverdünnung. In radialer Beobachtung wird die Beobachtungshöhe für jedes Element auf die Zone der stärksten Emission eingestellt, was Empfindlichkeit und Interferenzfreiheit verbessert.
Modell, Produktcode und EU-Vertrieb
Marke, technische Daten und Software von EXPEC bleiben vollständig erhalten. COLO.Science liefert das 6500D als komplettes, konfiguriertes System und übernimmt Installation, Qualifizierung, Schulung, Applikationsunterstützung und Service in der EU.
Konfiguration: Dual View (axial + radial), vertikale Fackel, Standard-Quarz-Probeneinführung

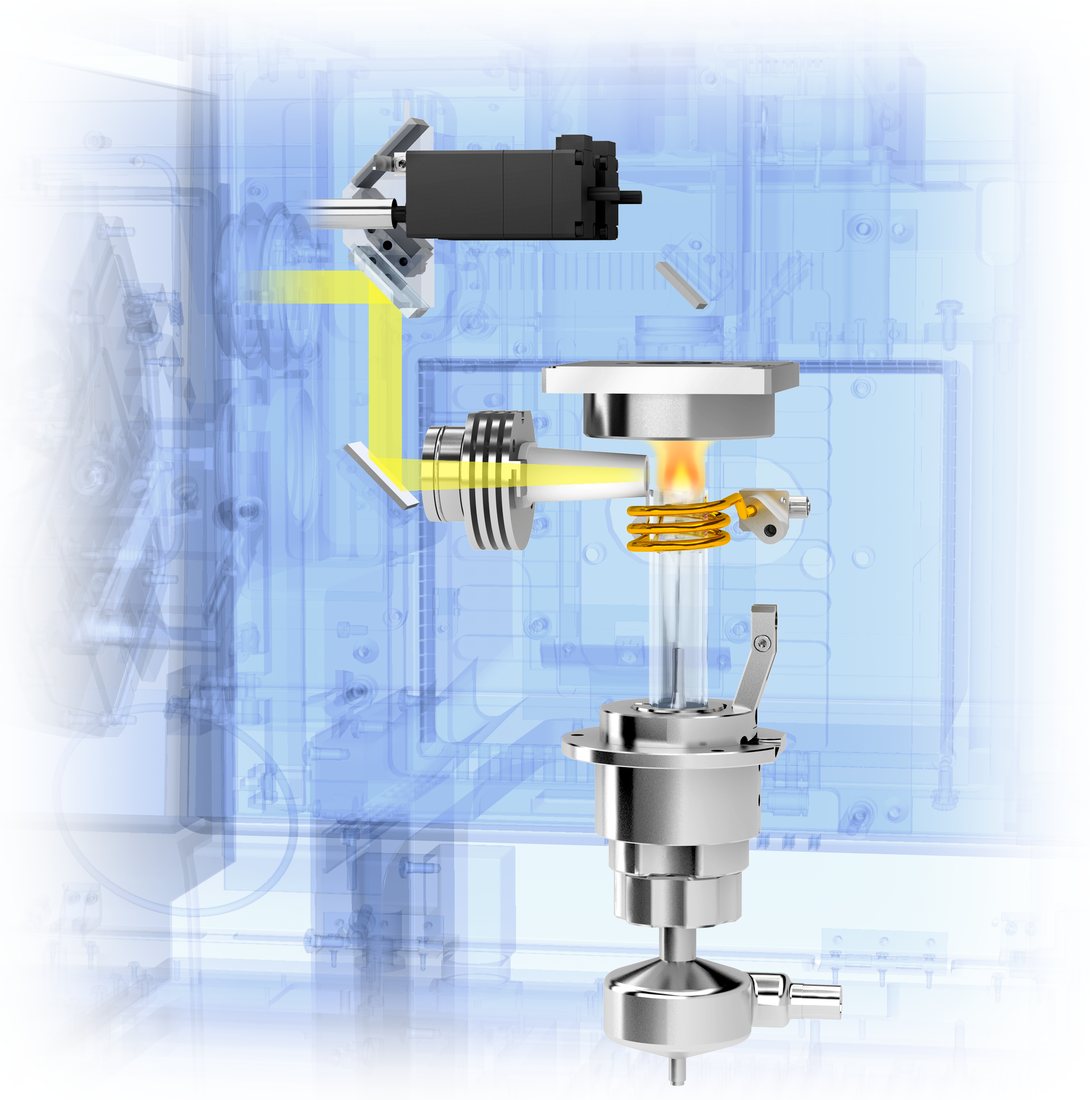

6500R (radiale Beobachtung, für schwierige Matrizes): auf Anfrage
Marke: EXPEC · EU-Vertrieb: COLO.Science
Technische Daten: ICP-OES-Spektrometer
| Beobachtung | Axial, radial, dual und simultan dual; vertikale Fackel |
| Wellenlängenbereich | 165–900 nm, lückenlos |
| Optik | Feste Echelle 87 L/mm, Blaze 63,5°, Quarzprisma, Brennweite 380 mm |
| Auflösung (FWHM) | ≤ 7 pm bei 200 nm |
| Streulicht | ≤ 2,0 mg/L (10 000 mg/L Ca bei As 188,980 nm) |
| Optikkammer | Thermostatisiert 36 ± 0,1 °C, Argonspülung unter 189 nm, keine Vakuumpumpe |
| Detektor | ECCD 1024 × 1024 Pixel, 25,4 × 25,4 mm, TEC-Kühlung auf Pixelebene, Anti-Blooming |
| HF-Generator | Selbsterregt, Festkörper, 27,12 MHz, 500–1600 W, Kopplung > 80 % |
| Leistungs- / HF-Stabilität | ≤ 0,1 % / ≤ 0,01 % |
| Standby | iStandby 500 W, Argon ≤ 5 L/min, bereit in < 5 min |
| Gassteuerung | Massendurchflussregler, bis zu 5 Kanäle, 0,01 L/min |
| Schlauchpumpe | 12 Rollen, 4 Kanäle, 0–125 U/min |
| Probeneinführung | Konzentrischer Quarzzerstäuber, Zyklonkammer, zerlegbare Fackel |
| Geschwindigkeit | Ca. 200 Linien/min; bis zu 72 Elemente in ~10 s |
| Präzision / Stabilität | ≤ 0,5 % RSD (n = 10) / ≤ 1 % RSD über 8 h |
| Linearer dynamischer Bereich | ≥ 105 (Mn 257,610 nm, r ≥ 0,999) |
| Software | Vollspektrenspeicherung, IEC, interner Standard, Standardaddition; Auslegung nach 21 CFR Part 11, Audit Trail |
| Stromversorgung | 220 V AC ± 10 %, 50 Hz, separater 40-A-Kreis, < 4,5 kW |
| Abmessungen / Gewicht | 930 × 700 × 560 mm / ca. 100 kg |
| Produktcode | PRO6868 |
Werte für die Standardkonfiguration laut Herstellerspezifikation. Die vollständige Parameterliste steht in der technischen Spezifikation (PDF).

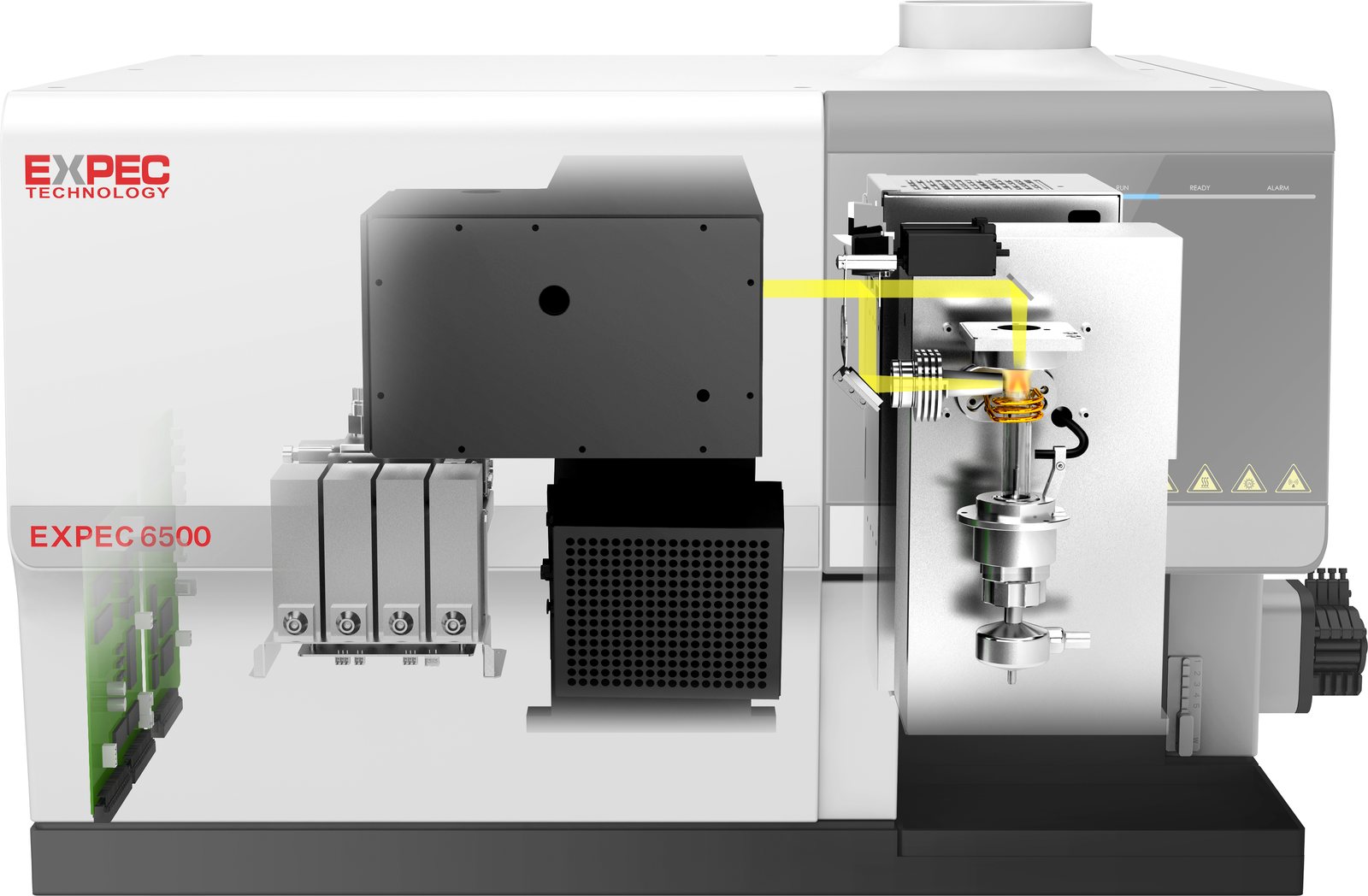

Technik im ICP-OES-Spektrometer
Selbsterregter Festkörper-HF-Generator
500–1600 W, in 1-W-Schritten einstellbar, mit schneller Impedanzanpassung – das Plasma bleibt an, auch wenn organische Lösungsmittel oder Luft in die Fackel gelangen. Keine beweglichen Teile, wassergekühlt, Leistungsstabilität ≤ 0,1 %. Im iStandby läuft das Plasma mit 500 W und ≤ 5 L/min Argon und ist in weniger als fünf Minuten messbereit.
Vertikale Fackel und Dual View
Zerlegbare, selbstzentrierende Quarzfackel: Für eine neue Anwendung wird nur das Injektorrohr gewechselt (0,75 / 1,5 / 2,0 / 3,0 mm). Axiale und radiale Dämpfung decken Konzentrationen ab, die sich in einer Methode um bis zu 100× unterscheiden.
Echelle-Optik mit Echtzeitkorrektur
Das feste Echelle-System hat keine beweglichen Teile. Bei jeder Zündung kalibrieren C-, N- und Ar-Linien die Wellenlängenskala; das patentierte FSC-System folgt dann in Echtzeit einer Neon-Referenzlinie – deshalb bleibt die 8-Stunden-RSD ohne Rekalibrierung bei ≤ 1 %.
ECCD-Detektor
Ein Quadratzoll, eine Million Pixel, in einer Belichtung ausgelesen. Jedes Pixel hat einen eigenen Überlaufabfluss, sodass eine starke Linie nicht in benachbarte überläuft, und die intelligente Integration stellt die Belichtung je Linie ein – schwache und starke Linien mit bestem Signal-Rausch-Verhältnis.
Software und Compliance
Qualitative, semiquantitative und quantitative Analyse auf jeder Linie einer Bibliothek mit über 50 000 Linien, Untergrundkorrektur in Echtzeit, Störelementkorrektur (IEC), interner Standard und Standardaddition. Drei Benutzerebenen, elektronische Signatur und Audit Trail für 21 CFR Part 11; Ferndiagnose über das Netzwerk.
Nachweisgrenzen, axial und radial
Instrumentelle Nachweisgrenzen, die das EXPEC 6500 ICP-OES-Spektrometer in beiden Beobachtungsarten erreicht, in µg/L. Die technische Spezifikation listet alle 65 gemessenen Elemente.
| Element | Linie, nm | Axial | Radial |
|---|---|---|---|
| Mg | 279,553 | 0,02 | 0,1 |
| Ca | 396,847 | 0,04 | 0,4 |
| Ba | 455,403 | 0,04 | 0,25 |
| Mn | 257,610 | 0,06 | 0,5 |
| Zn | 213,856 | 0,34 | 2 |
| Cd | 214,438 | 0,44 | 2 |
| Cr | 267,716 | 0,47 | 2,5 |
| Fe | 238,204 | 0,62 | 3 |
| Al | 167,079 | 0,65 | 5 |
| Ni | 221,647 | 0,79 | 5 |
| Cu | 324,754 | 0,8 | 2,5 |
| Na | 589,592 | 0,83 | 16 |
| Pb | 220,353 | 5,5 | 40 |
| As | 189,042 | 9,42 | 67 |
Instrumentelle Nachweisgrenzen mit der Standard-Quarz-Probeneinführung. Methodennachweisgrenzen in realen Proben hängen von Aufschluss, Verdünnung und Matrix ab.
6500D oder 6500R – die Wahl der Konfiguration
6500D und 6500R teilen Plattform, Optik, Detektor und Software. Sie unterscheiden sich im Beobachtungssystem: Das 6500D sammelt Licht axial und radial, das 6500R nur radial. Die Wahl richtet sich nach Ihren Proben.
| Ihre Anforderung | 6500D | 6500R |
|---|---|---|
| Spuren unter 10 µg/L (Trinkwasser, Lebensmittel) | ✔ empfohlen | – |
| Umweltmethoden (Art EN ISO 11885) | ✔ empfohlen | ✔ |
| Legierungen, Stähle, Ferrolegierungen, Schlacken | ✔ | ✔ empfohlen |
| Erze, Geologie, Schmelzaufschlüsse | ✔ | ✔ empfohlen |
| Öle und organische Lösungsmittel | ✔ | ✔ empfohlen |
| Mischlabor, viele Probenarten | ✔ empfohlen | – |
Anwendungen und Methodenergebnisse
Anwendungsergebnisse der EXPEC-ICP-OES-Plattform:
- Kohle (6500, axial): 16 Elemente nach Veraschung und HF-Aufschluss – RSD 0,04–7,37 %, Wiederfindung 95,4–107,6 %.
- Ferrosilizium (radial): Cr, Cu, Mn, Ni, P und Ti mit matrixangepasster Kalibrierung, bestätigt an zertifizierten Referenzmaterialien.
- Boden und Sediment: Königswasser, Heizplatten- und Mikrowellenaufschluss; As und Hg per Hydridtechnik mit 91,5–98,3 % Wiederfindung.
- Eisen-, Mangan- und Bleierze: Haupt- und Nebenelemente in radialer Beobachtung, geprüft an CRM.
Die Ergebnisse stammen aus EXPEC-Applikationsberichten zum 6500 und zur früheren 6000er-Serie, die dasselbe Messprinzip nutzt. Vor dem Angebot kann COLO.Science eine Testmessung Ihrer Proben organisieren.
Standardlieferung und Optionen
Standardlieferung
- Grundgerät EXPEC 6500D ICP-OES-Spektrometer mit vertikaler Dual-View-Fackel, HF-Generator, Optik, ECCD-Detektor und Massendurchfluss-Gassteuerung.
- Konzentrischer Quarzzerstäuber, Quarz-Zyklonkammer, vertikale Quarzfackel, Verbindungsrohr und Injektorrohr 2,0 mm.
- Installationssatz (Argonregler und Schläuche, Abluftschlauch, Pumpenschläuche) und EXPEC-ICP-OES-Software in Englisch.
- Umlaufkühler CW-200 (2,1 kW, ± 0,1 °C) – für den Betrieb erforderlich.
Optionen
- Autosampler SA-240 – bis zu 240 Positionen für unbeaufsichtigte Nachtläufe.
- TC-100 für organische Proben – Kammer bis −15 °C gekühlt, O2-Zugabe für Öle und Lösungsmittel.
- Hydridgenerator HG-5000 – As, Se, Sb, Bi, Sn und Hg mit etwa 10× niedrigeren Nachweisgrenzen.
- HF-beständiges Einführsystem – für Silikat-, Geologie- und Ferrolegierungsaufschlüsse.
- Hochsalz-Kit und Argon-Online-Verdünnung – Proben mit über 10 % gelösten Stoffen ohne manuelle Verdünnung.
- Schnell-Probennahmesystem – kürzere Ansaug- und Spülzeiten bei hohem Probenaufkommen.
Lieferung, Schulung und Service
Ein Partner von der ersten Testmessung bis zum Routinebetrieb – COLO.Science ist Vertriebspartner von EXPEC für die EU.
Lieferung
- Testmessung Ihrer Proben vor dem Angebot
- Prüfung des Aufstellorts vor dem Versand
- Lieferung bis in Ihr Labor in der EU
- Installation durch unseren Techniker
- IQ/OQ und Abnahmetest mit unterschriebenem Protokoll
Schulung
- Anwenderschulung vor Ort
- Methodenaufbau mit Ihren eigenen Proben
- Tägliche und wöchentliche Wartung
- Methodenunterstützung für Ihre Normen und PQ
- Nachschulung nach den ersten Wochen
Service
- 12 Monate Garantie
- Ferndiagnose
- Lokale Servicetechniker
- Jährliche vorbeugende Wartung und Kalibrierprüfung
- Ersatzteile und Verbrauchsmaterial ab Lager
Garantie: 12 Monate. Voraussichtliche Lieferzeit: ca. 30 Tage ab Bestellung, abhängig vom Bestellzeitpunkt; der verbindliche Termin wird mit der Proforma-Rechnung bestätigt.
Aufstellbedingungen
Den Raum einmal vorbereiten – wir prüfen ihn vor der Lieferung gemeinsam mit Ihnen.
- Labor ≥ 10 m², 10–30 °C (Schwankung < 2 °C in 3 h), 20–80 % r. F.
- Stabiler Tisch ≥ 2000 × 800 mm, Tragfähigkeit ≥ 200 kg, 500 mm Servicezugang dahinter.
- Abluftkanal Ø 110 mm, 8–12 m/s, einstellbare Klappe.
- Separater Stromkreis 220 V / 40 A, Kabel ≥ 6 mm²; USV oder Stabilisator 10 kVA empfohlen.
- Argon ≥ 99,999 %, 0,6–0,8 MPa; deionisiertes Wasser 18,2 MΩ·cm.
Technische Spezifikation, Video und Katalog
- Technische Spezifikation EXPEC 6500D (PDF) — elf Seiten mit allen Parametern, Nachweisgrenzen, Optionen und Aufstellbedingungen (auf Englisch)
- Technische Spezifikation (Webversion) — dasselbe Dokument zur Ansicht im Browser
- EXPEC 6500 Produktvideo — 1:14 min, MP4
- EXPEC Übersicht — alle EXPEC-Systeme von COLO.Science
- EXPEC Katalog — EXPEC-Modelle im Vergleich nach Technik und Kennwerten
- Übersicht Elementanalytik — ICP-OES, AAS, Flammenphotometrie und Probenaufschluss
Welches ICP-OES-Spektrometer passt zu Ihren Proben
- Vor allem Wasser, Lebensmittel und Umwelt, niedrigste Grenzen gefordert → 6500D mit Autosampler SA-240.
- Metalle, Erze, Schlacken, Schmelzaufschlüsse → 6500R oder 6500D mit Hochsalz-Kit und HF-beständigem System.
- Öle, Kraftstoffe und Lösungsmittel → TC-100 für organische Proben ergänzen.
- As, Se, Hg im niedrigen µg/L-Bereich → Hydridgenerator HG-5000 ergänzen.
- Hohes Probenaufkommen → Autosampler SA-240 und Schnell-Probennahmesystem.
- Unsicher? Senden Sie uns Proben – wir schlagen die Konfiguration mit Messergebnissen vor.
Hinweis zur Konfiguration
Verbindlich für eine Lieferung sind Konfiguration und Spezifikation im Angebot von COLO.Science mit technischer Anlage. Die Werte auf dieser Seite beschreiben die Standardkonfiguration und können sich mit der Produktentwicklung ändern.
